一、特點
FC 6000 PLUS貿易結算型流量演算器是為了滿足貿易結算中的流量計量而設計的。其硬件結構同F(xiàn)C 6000型儀表完全一樣，只是在軟件設計上增加了貿易結算專用的功能。
二、貿易結算專用功能
(1)小流量計費功能 按照供需雙方的約定,當實際,流量小于“下限流量約定值”時按照“下限收費流量”收費。所以在該流量演算器的菜單中,有一條寫人“下限流量約定值”,另一條寫人“下限收費流量”,儀表運行后,如果實際流量小于“下限流量約定值”,即以“下限收費流量”取代實際流量進行積算。
如果演算器雖用于貿易結算流量計量，但供需雙方并無此約定，或雖有此約定但暫不執行，則可將“下限流量約定值”和“下限收費流量”都寫入0即可。
(2)停汽判斷功能 停汽判斷功能是專為蒸汽貿易結算設計的。當蒸汽總閥關閉后，閥后蒸汽管內流體溫度迅速下跌，流體壓力接著下跌(以過熱蒸汽為例)，儀表就是以這兩個參數作為是否停汽的觀察依據。
在儀表中有一個窗口寫入“停汽溫度標志值”，另一個窗口寫入“停汽壓力標志值"，這兩個標志值由供需雙方協商決定。當關閉總汽閥后，測量到的蒸汽溫度和壓力只要有一個低于其標志值，儀表即作出“已停汽”的判斷，這時不管實測流量為多少，一律停止積算，也不按“下限收費流量”進行積算。
如果雙方約定不使用這一功能，則可將相應窗口中的“溫度標志值”和“壓力標志值”設置得足夠低，低到一般情況下不可能到達的數值。

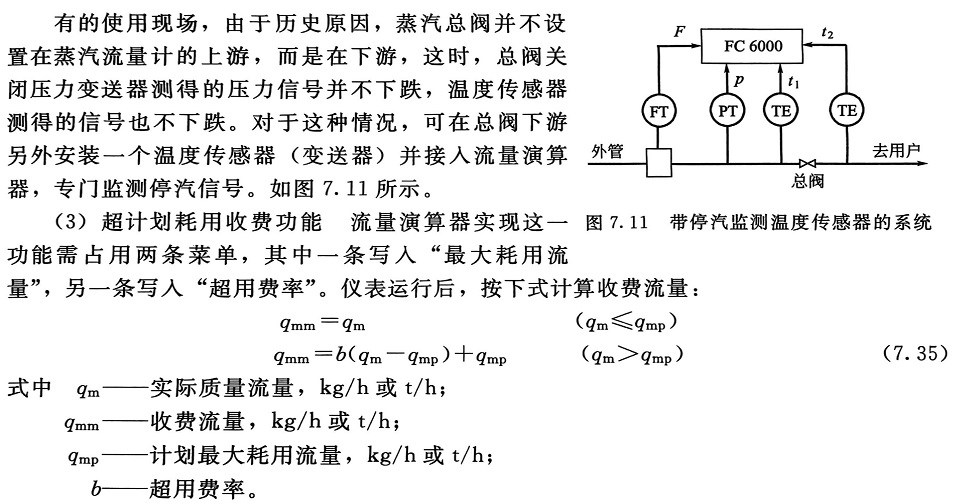

用管道內的蒸汽溫度和蒸汽壓力來對停汽作出判斷，必然存在一定的滯后，因?yàn)楣艿烙幸欢ǖ娜莘e，溫度和壓力下跌需要有一個過程，如果想加速這一過程，可在總汽閥關閉后，打開閥后的放凈閥。
如果儀表中已經有此功能，但暫時不用，則可將“最大耗用流量”設置得非常大，而將“超用費率”設置為1。

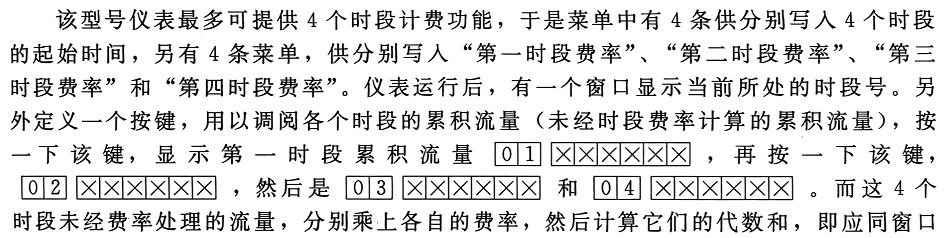

(4)分時段計費功能 對于分兩個時段收費的對象，實現這一功能占用4條菜單，即“日間起始時間”，“日間結束時間”，“日間收費費率”和“夜間收費費率”。儀表運行后，單片機讀取實時時鐘所提供的當前時間，并對落在哪一個時段作出判斷，如果落在“日間”時段，則按“日間收費費率”計算累積流量。否則按“夜間收費費率”計算累積流量。
顯示的總計費流量相等。
在有分時段計費功能的儀表中，如果不使用這一功能，最簡單的方法是將各時段的費率全部設置為1。

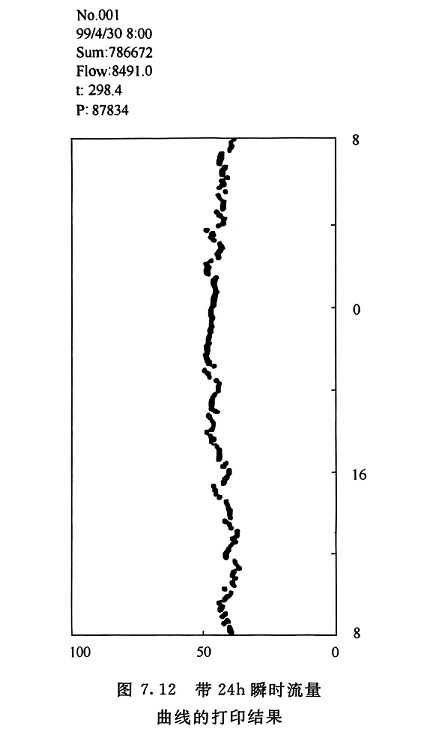

(5)打印曲線功能 流量演算器所具有的普通打印功能用于貿易結算，往往已不能令用戶滿意，因?yàn)樗荒軐⒋蛴r(shí)刻的數據記錄下來，而不能將歷史情況記錄下來，而 FC 6000 PLUS儀表中的打印曲線功能，就是為了滿足這一要求。這一功能一般是24h定時打印一段瞬時流量曲線和一組當前儀表示值。而召喚打印和越限加速打印只打印數字，不打印曲線。圖7.12所示為一幅典型的打印結果。
(6)掉電記錄功能 流量演算器實現掉電記錄的基礎是儀表內裝有實時時鐘。該實時時鐘集成電路自帶長壽命蓄電池，可以長期使用。當主電源掉電時，儀表自動記下實時時鐘所指的日期和時間，當主電源恢復供電時，儀表再一次記下實時時鐘所指的日期和時間。因此，每次掉電事件，儀表的E2PROM中都自動記下5條數據，即掉電事件序號、掉電起始日期、掉電起始時間、恢復供電日期、恢復供電時間。一臺儀表最多可記錄60次掉電事件，而且記滿之后如果再有掉電事件發生，則自動推掉最陳舊的一次記錄。
掉電記錄數據可通過儀表面板上的操作鍵調閱，但無法擦掉，使用者可按供需雙方的約定，依一定的計算方法對掉電期間少計的累積值進行處理。
三、國內外同類產品概況
上面所述的貿易結算專用功能是近幾年國內區域集中供熱事業蓬勃發展的產物，它是根據用戶提出的要求逐步發展和完善的，而且還在繼續發展，不同的用戶還在提出一些其他方面的要求，例如插卡消費功能，不同類別用戶區別對待功能等。
國外產同類產品中，打印功能大多數都具備。國產同類產品中，也有不少可帶打印機。掉電記錄功能，用戶早在多年以前就提出要求，在微處理器進入流量顯示儀表之前，國內有的制造商推出斷電時間積分器來解決這一問題，即在一個以干電池驅動的計時器供電回路中串入一個繼電器常閉觸點，繼電器勵磁線圈并接在流量顯示儀表的電源端子上，當此電源中斷時，繼電器釋放，其常閉觸電閉合，計時器計時。這一方法只能記下掉電的累計時間，未能記下掉電和恢復供電的具體時刻，顯然不夠完美。
